電磁波CT法涉及到電磁波在地下有耗空間的輻射、傳播和接收，其正反演問題的理論基礎是電磁場理論和天線理論。當電磁波通過不同的地下介質（如各種不同的巖石、礦體及溶洞、破碎帶等）傳播時，由于不同介質對電磁波的吸收存在差異，如溶洞、破碎帶等的吸收系數比其圍巖的吸收系數要大得多，因此在溶洞、破碎帶的背后的場強也就小得多，從而呈現負異常。

       電磁波CT就是根據實測數據，依靠電磁波在有耗介質中傳播規律及一定的物理和數學關系反演透視剖面上的物理量的分布，最后以圖像的形式表現出來。

       電磁波CT方法介紹：

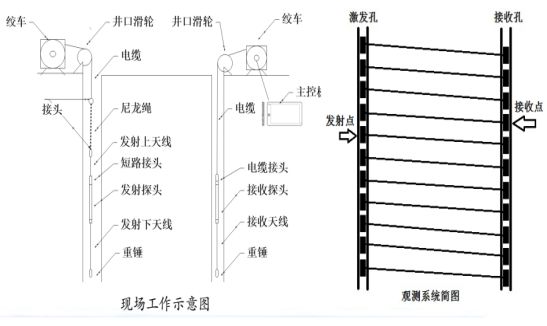

       電磁波CT野外數據采集系統主要包括發射探頭組、接收探頭組和數據記錄儀三個部分，將發射探頭組和接收探頭組分別下入井中，在目的層進行電磁波的激發和接收，通過數據記錄儀進行記錄。

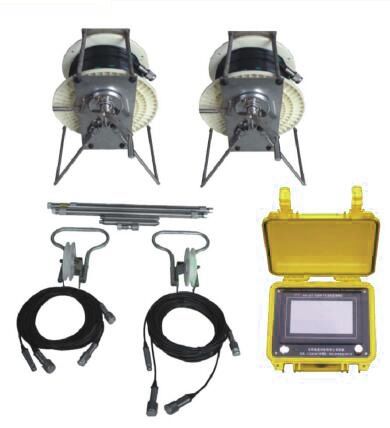

       電磁波CT——設備介紹：

       電磁波設備的工作原理：發射探頭將直流電能轉換成高頻電能，然后送至天線輻射電磁波。接收探頭將接收天線送來的微弱信號進行放大，然后轉換成直流電壓，AD采樣將數值送到地面主控機，主機接收并實時顯示數據列表和曲線。

       井下無線電波透視儀主要由發射探頭、接收探頭、上下天線、數據采集系統和下井系統組成。

       電磁波CT設備主要技術指標：

1.工作頻率：0.1MHz～33MHz；掃頻間隔：由軟件任意設定；同步頻率準確度±0.5ppm

2.發射機輸出瞬間功率：≥15W（75歐負載）

3.接收機測量范圍：0.17μV～56mV(－153dB～－25dB)，其中對數線性范圍95dB。測量誤差＜±2dB

4.天線：分段寬帶地下天線，共四套：1～2MHz；2～5MHz；5～12MHz；12～30MHz。發射機采用偶極天線，接收機采用鞭狀天線。

5.溫度范圍：－25℃～60℃

6.功耗：發射機11.1V電池，******工作電流小于70mA；接射機11.1V電池，******工作電流小于80mA。

7.井下探管密封性能：≥15大氣壓；******下井深度1200m。

       電磁波CT設備主要技術特點：

1.點頻和掃頻兩種工作方式，軟件快速設定采集頻率參數，在掃頻模式同時實現發射接收同步；

2.一體化設計，體積小、重量輕、功耗低；

3.友好的圖形化操作界面，一次參數設定后，無需修改參數即可完成全孔檢測，簡單高效，上手快；

4.數據導入快速分析生成成果圖。

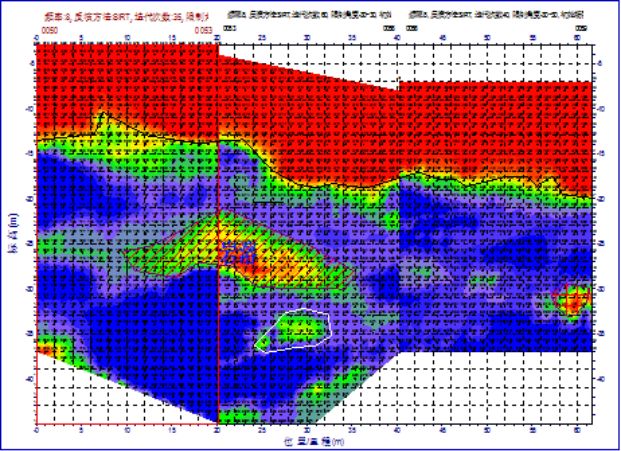

       應用實例：
