TR-3000地下管線探測雷達操作簡單、使用方便，能很好地滿足市政管線探測的需要。TR-3000可快捷地查找和定位地下金屬和非金屬管線、電力溝等掩埋體。隨著市政工程的發展，傳統的管線儀對市政工程中越來越多的非金屬管線探測顯得力不從心，基于寬頻帶窄脈沖電磁波技術的管線探測雷達TR-3000可以很好的解決這一難題，管線探測雷達不依賴由管線感應并輻射的電磁場（很多時候這種電磁場并不存在或無法探測到），因此它不僅能探測金屬管線，也能探測非金屬或不導電的管線，如PVC管、PE管、水泥管、陶瓷管、電線電纜等。

產品特點：

1.天線主機真正的一體化設計

2.參數設置簡單、增益自動設置，易于操作

3.獨有的Wifi無線網絡技術，工程現場使用方便，同時使用中不受線纜連接問題的影 響，大大提高工作效率

性能指標：

100MHz 雷達: 可對地下0～15米內各種管線進行探測

200MHz 雷達: 可對地下0～8米內各種管線進行探測

400MHz 雷達: 可對地下0～5米內各種管線進行探測

900MHz 雷達：可對地下0～0.8米內各種管線進行探測

（根據管線深度和管徑大小的不同選擇合適頻率的雷達）

采樣頻率：50k～400kHz可調；

時窗范圍：5ns～1us，連續可調；

采樣點數：512 ～ 8192樣點/掃描，可選；

掃描速率：6～480掃描/秒，可選；

連續工作時間：≥15小時；

整機功耗：＜6 W ；

測量方式：逐點測量、距離觸發測量、連續測量三種測量方式；

顯示方式：偽彩圖、堆積波形或灰度圖；

工作溫度：-30℃～+70℃；

儲存溫度：-40℃～+80℃；

無線數據傳輸距離：大于50 m

有線通訊：以太網，100Mbps

主要應用：

1.燃?xì)釶E管探測

2.下水道污水管探測

3.自來水管探測

4.電力線，電纜線探測

5.輸暖管探測

6.各種工業管道探測

技術特點：

1.一體化設計，體積小、重量輕、功耗低；

2.可運行在Windows等多平臺運行；

3.實時采集軟件TRadarSoft和數據處理軟件提供中英雙語言界面可選，操作簡便，上手快；

4.硬盤存取，容量大且易于保存；

軟件功能：

1.減去參考值、濾波、背景處理、自動增益設置、增益調整、回波對齊、自動識別層等

2.計算εr（介電常數）和深度

3.調整深度坐標的起點

4.測量任意兩點深度

地下管線探測雷達系統應用實例

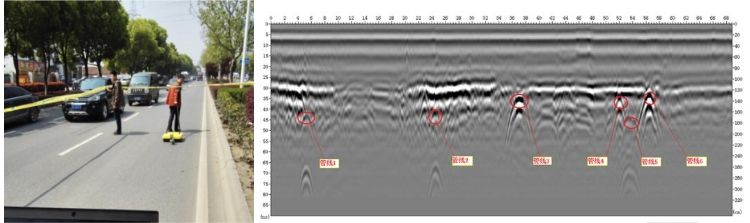

圖1.用200MHz管線探測雷達進行市政管線探測

圖2.用400MHz管線探測雷達管線探測——燃?xì)釶E管深度1.3米，實測1.28米

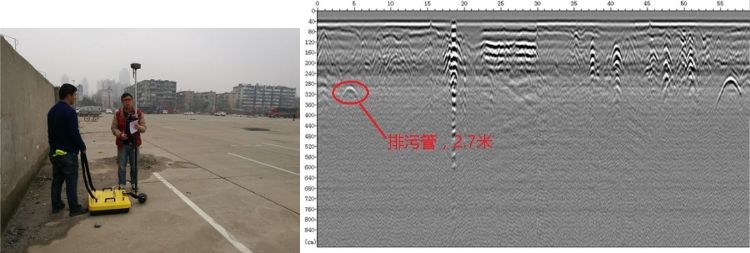

圖3.市政工程施工中管線探測——埋深2.7米、管徑800的排污管
